Кинотеатральный Full HD LCD-проектор Epson EH-TW3600

Обзоры оборудования

Проектор Epson EH-TW3600 в нашем каталоге

Комплект поставки, характеристики и цена

Технология проецирования
3LCD

Матрица
0,74″, P-Si TFT, 3 панели, 16:9, поколение D7 («Dream 7»), VA (C²Fine)

Разрешение матрицы
1920×1080

Объектив
зум 2,1x, F2,0—3,17, f = 22,5—47,2 мм

Лампа
200 Вт UHE (E-TORL)

Срок службы лампы
4000 ч

Световой поток
2000 ANSI лм

Контрастность
50 000:1 (full on/full off при включенной Автонастр. диафр.)

Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума)
минимум 0,76 м (0,87—1,88 м)

максимум 5,08 м (6,01—12,76 м)

Интерфейсы

• Видеовход, композитный, RCA
• Видеовход, S-Video
• Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3 RCA
• Видеовход, VGA, mini D-sub 15 pin
• Видео, HDMI (в. 1.3a, DeepСolor, x.v.Color, CEC), 2 шт.
• RS-232C, D-sub 9 pin (m), удаленное управление
• Управление экраном, 3,5 мм гнездо миниджек, 12 В при включенном проекторе

Форматы входного сигнала
телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM

компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

аналоговые RGB-сигналы: VGA-WXGA (640×480—1280×1024 и 1360×768)

цифровые сигналы HDMI (RGB и компонентные): до 1080p@24/30/50/60 Гц

Уровень шума
22 дБ в режиме пониженной яркости, 28 дБ в режиме высокой яркости

Особенности

• Сдвиг объектива ±96° по вертикали и ±47° по горизонтали
• Обработка видео 10 бит
• Видеопроцессор Pixelworks DNX
• Оптический фильтр Cinema Filter

Размеры (Ш×В×Г)
450×148,3×389,7 мм (с выступающими частями)

Масса
7,3 кг

Потребляемая мощность (220-240 В)
272 Вт, 224 Вт в режиме пониженной яркости, 0,3 Вт в режиме ожидания

Напряжение питания
100-240 В, 50/60 Гц

Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке)
$2377(41)

Ссылка на сайт производителя
www.epson.ru

Комплект поставки

• Проектор
• Краткое руководство
• CD-ROM c инструкциями по эксплуатации на нескольких языках, pdf-файлы, есть на русском языке
• Кабель питания, 3 м
• ИК-пульт ДУ и два элемента питания AA для него
• Крышка на объектив

Внешний вид

Корпус проектора изготовлен из пластика с белым блестящим, но не зеркально гладким покрытием. Покрытие это относительно прочное, а из-за хаотического расположения мельчайших блесток отпечатки пальцев, мелкие царапины, пыль и др. загрязнения и повреждения на корпусе не бросаются в глаза. Боковые панели, узкая полоска на передней панели и объектив изготовлены из пластика с серебристо-серым покрытием.

На верхней панели ближе к объективу расположены колесики сдвига объектива, ближе к центру — крышка отсека лампы, и ближе к задней части — две кнопки (питания и выбора источника), два индикатора состояния и окошко ИК-приемника, немного захватывающее заднюю панель для лучшего обзора.

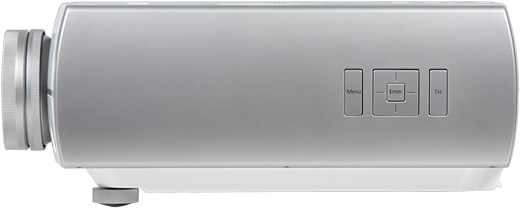

В режиме ожидания значок на кнопке питания неярко подсвечивается синим, при работе синим подсвечивается и кнопка выбора источника, а в переходных режимах прогрева и охлаждения ободок вокруг кнопки питания медленно мигает. Подсветку этих кнопок можно выключить в меню. Остальные кнопки помещены на левый бок.

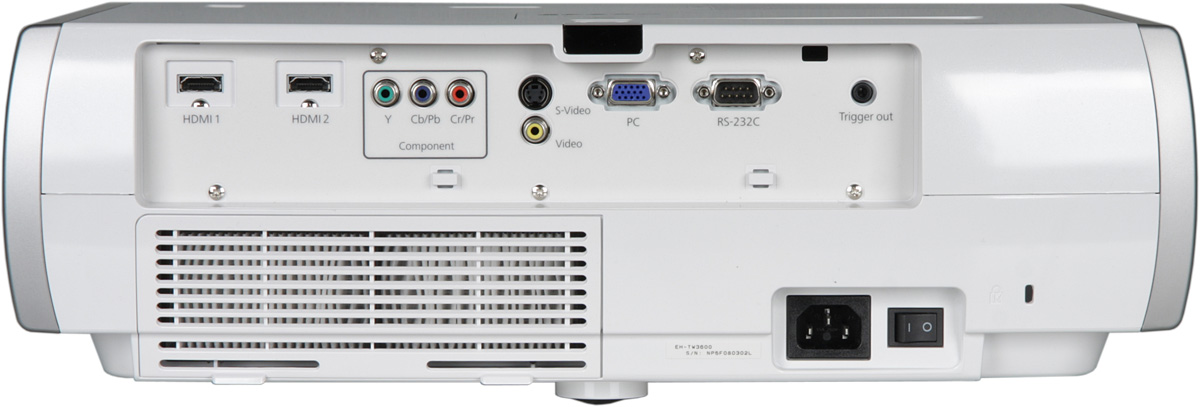

Интерфейсные разъемы находятся в не очень глубокой нише на задней панели. Дно этой ниши выложено матовой прочной пленкой, предотвращающей появление некрасивых царапин на корпусе. Кроме того, на заднюю панель помещены разъем и механический выключатель питания, разъем для замка Кенсингтона и съемная решетка воздушного фильтра.

Две скобочки в нише с разъемами предназначены для фиксации отходящих кабелей, например, с помощью пластиковых хомутиков. Чтобы придать проектору аккуратный вид — скрыть разъемы и отходящие кабели, — на заднюю часть проектора можно надеть кабельную крышку, поставляемую как дополнительный аксессуар. Выдувается теплый воздух через черную решетку на передней панели (вперед и вправо). Рядом с объективом находится второй ИК-приемник. Проектор оснащен двумя передними вывинчивающимися из корпуса ножками (примерно на 40 мм), позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 5 металлических втулок с резьбой. Чтобы при потолочном размещении передний логотип был в правильной ориентации, его можно перевернуть. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Измерение яркостных характеристик

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения, если не указанно иное, проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора Epson EH-TW3600 (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран режим Динамический и отключена Автонастр. диафр.):

Режим
Световой поток

Динамический
2260 лм

Пониженная яркость
1820 лм

Гостиная
1710 лм

Нейтральный
730 лм

Кино
740 лм

Режим
Равномерность

Динамический
+10%, −28%

Режим
Контрастность

Динамический
310:1

Максимальный световой поток немного выше паспортного значения (заявлено 2000 лм). Режим Динамический — это самый яркий режим, так как в нем отсутствует цветокоррекция. Равномерность освещенности приемлемая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим
Контрастность
full on/full off

Динамический
1700:1

Гостиная
1160:1

Нейтральный
1150:1

Кино
1170:1

Динамический,
максимальное фокусное расстояние
2420:1

Динамический,
максимальное фокусное расстояние,
Автонастр. диафр. = Низкая или Выс. скорость
85 500:1

Контрастность относительно высокая, хотя и ниже, чем у проекторов Epson с DeepBlack. При включенной динамической диафрагме контрастность больше заявленного значения 50000:1, впрочем, при значениях в десятки тысяч эта разница не имеет принципиального значения. Алгоритм работы диафрагмы очень близок к тому, что реализован в модели Epson EH-TW3200. Приведенный ниже график зависимостей яркости от времени получен при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля:

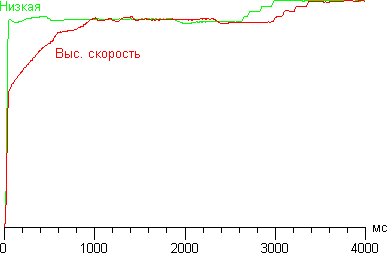

Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр. Для наглядности графики сглажены.

В случае проекторов предыдущего поколения яркость просто монотонно возрастала, сейчас в аналогичном тесте мы видим двухфазную регулировку диафрагмы. Первая фаза — монотонный рост светового потока, вторая — линейный рост с задержкой в пару секунд. Первая фаза выражена только в том случае, если черное поле во весь экран выводилось длительное время. В фильмах такое происходит очень редко, поэтому фактически работает только вторая фаза — ступенчатая и небольшая подстройка яркости. В результате пользы от динамической диафрагмы не очень много и иногда при резкой смене с темной сцены на светлую можно заметить неестественное скачкообразное изменения яркости.

Для оценки характера роста яркости на шкале серого мы измерили яркость в 16 точках на шкале серого для пяти значений параметра Гамма при выбранном профиле Кино (в скобках приведено значение показателя аппроксимирующей функции):

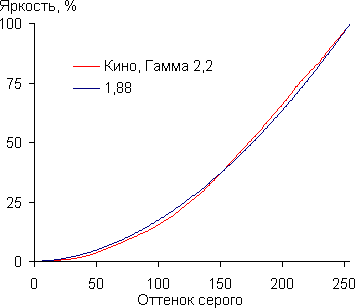

Видно, что данный параметр определяет скорее тенденцию, чем точно значение показателя гамма-кривой. Яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) мы измерили для профиля Кино при Гамма = 2,2:

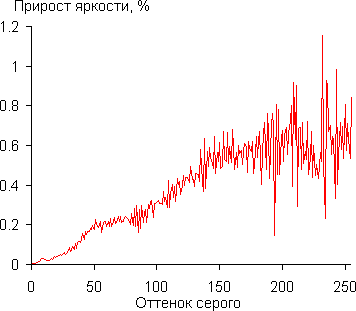

График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Тенденция роста прироста яркости сохраняется во всем диапазоне и каждый следующий оттенок значимо ярче предыдущего.

В режиме высокой яркости потребление электроэнергии составило 259 Вт, в режиме пониженной яркости — 210 Вт, в режиме ожидания — 0,4 Вт. Механический выключатель на задней панели полностью отключает проектор от сети.

Звуковые характеристики

Режим
Уровень шума, дБА
Субъективная оценка

Высокой яркости
34
Очень тихо

Пониженной яркости
28,5
Очень тихо

Проектор достаточно тихий даже в режиме высокой яркости. Шум равномерный и не раздражает. Динамическая диафрагма работает очень тихо.

Определение времени отклика и задержки вывода

На графиках зависимости яркости от времени видна высокочастотная модуляция, которую пришлось немного сгладить, поэтому времена отклика могут быть немного завышены. Время отклика при переходе черный-белый-черный составило 6,5 мс (3,7 вкл. + 2,8 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 9,9 мс. Такой скорости матриц более чем достаточно для просмотра фильмов и для игр. Отличия значений времен от результатов для проектора Epson EH-TW3200 можно объяснить различной степенью сглаживания исходных зависимостей яркости от времени.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 10,2 мс при VGA-, 5,7/17,1 мс при HDMI(DVI)-подключении (проектор как первичный/вторичный монитор). Такая задержка вывода практически не ощутима.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват зависит от текущего профиля. В Динамический охват близок sRGB, в режимах с включенным оптическим фильтром охват шире sRGB:

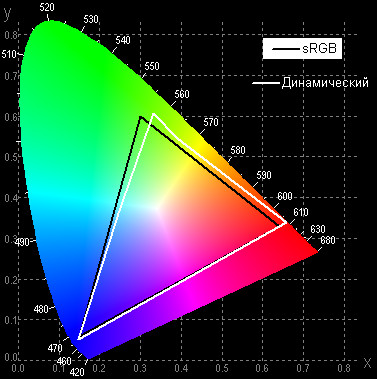

Динамический.

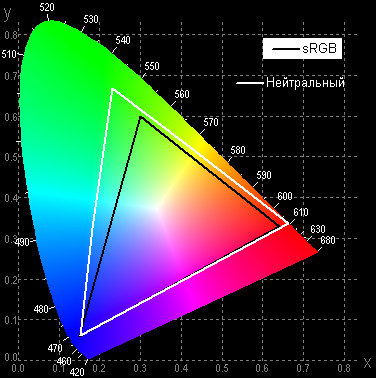

Нейтральный.

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Динамический и Нейтральный (масштаб по вертикали разный):

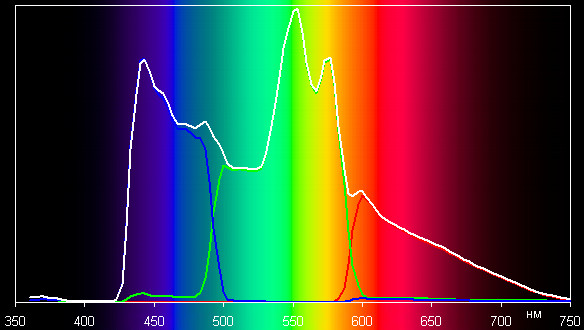

Динамический.

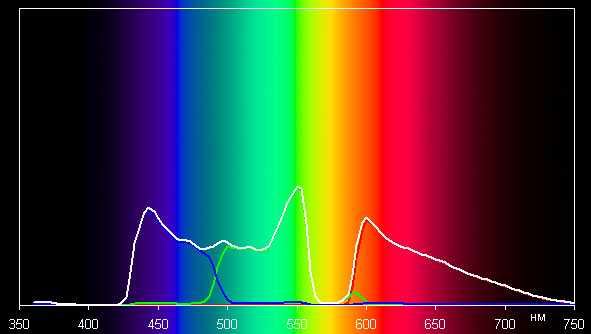

Нейтральный.

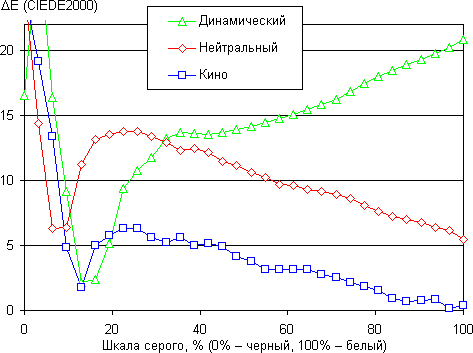

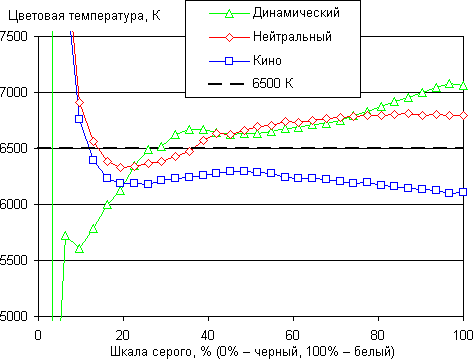

Видно, что в Динамический спектр лампы утилизируется по максимуму. При выборе режимов, в которых включается оптический фильтр, в спектре подавляется полоса между красной и зеленой компонентами и немного понижается плечо синей компоненты, что увеличивает цветовой охват, а для выравнивания цветового баланса сильно понижается яркость синей и зеленой компонент. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае трех профилей. Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.

Из предустановленных профилей цветопередача ближе всего к стандартной в случае профиля Кино. При желании ручной подстройкой параметров можно попробовать добиться лучшей равномерности оттенков на шкале серого.

Выводы

Результаты предсказуемые, но и несколько неожиданные. Предсказуемые в той части, что модель подороже продемонстрировала большую контрастность, а неожиданным аспектом оказалось то, насколько контраст EH-TW3600 оказался выше, чем у EH-TW3200. В итоге на вопрос, перекрывает ли эта разница разницу в цене, ответить очень сложно. В целом, проектор Epson EH-TW3600 будет хорошим выбором при создании домашнего кинотеатра среднего ценового диапазона.

Достоинства:

• Хорошая цветопередача
• Относительно высокая яркость
• Тихая работа
• Механизм сдвига объектива и трансфокатор имеют большие рабочие диапазоны
• Удобный пульт ДУ с подсветкой
• Функциональный и практичный дизайн корпуса
• Русифицированное меню

Недостатки:

• Значимых нет

Средняя текущая цена (количество предложений) в московской рознице $1732(42)
$2377(41)
